FOTRIC / Imaging acustico
Vedi da dove proviene il suono, in modo da individuare i problemi di perdite e rumori in veicoli, officine e attrezzature.
Perdite e suoni insoliti possono essere difficili da rintracciare tra connessioni affollate, apparecchiature in funzione e rumore di fondo.
FOTRIC mostra le sorgenti sonore sull'immagine visibile, aiutandoti a concentrare le ispezioni e a spendere meno tempo nella ricerca.
FOTRIC / APPLICAZIONI
Scegli un’attività di ispezione per scoprire cosa controllare e come interpretare la mappa acustica.
Con la linea di aria compressa in pressione, esamina i raccordi accessibili un tratto alla volta. Regola l’intervallo di frequenza per isolare il suono della perdita.
Abbina il marcatore sonoro al raccordo in vista. Verifica quella connessione, poi ripeti la scansione dopo la riparazione in condizioni comparabili.
Riproduci il sibilo in condizioni controllate in officina. Esamina i raccordi accessibili dell’aspirazione e del circuito del vuoto, mantenendo le distanze da parti calde e in movimento.
Segui il marcatore acustico fino al tubo o al giunto in vista. Esamina la sua tenuta e il collegamento, poi ripeti il controllo dopo la riparazione.
Scansionare i giunti pressurizzati accessibili per rilevare suoni correlati a perdite. In caso di rumore anomalo della ventola, ispezionare l'unità in funzione da una posizione sicura e regolare l'intervallo di frequenza.
Un marcatore vicino a un giunto identifica un punto per una prova di perdita mirata. Intorno a un ventilatore, indica l'area da esaminare durante la manutenzione.
Osserva l'attrezzatura mentre il suono è presente. Scansiona ogni componente da una posizione sicura, mantenendo le condizioni operative coerenti.
Confronta dove si concentra il suono tra le assemblature. Registra l'area evidenziata in modo che il tecnico possa esaminare le parti pertinenti durante la manutenzione.
FOTRIC / TELECAMERE ACUSTICHE

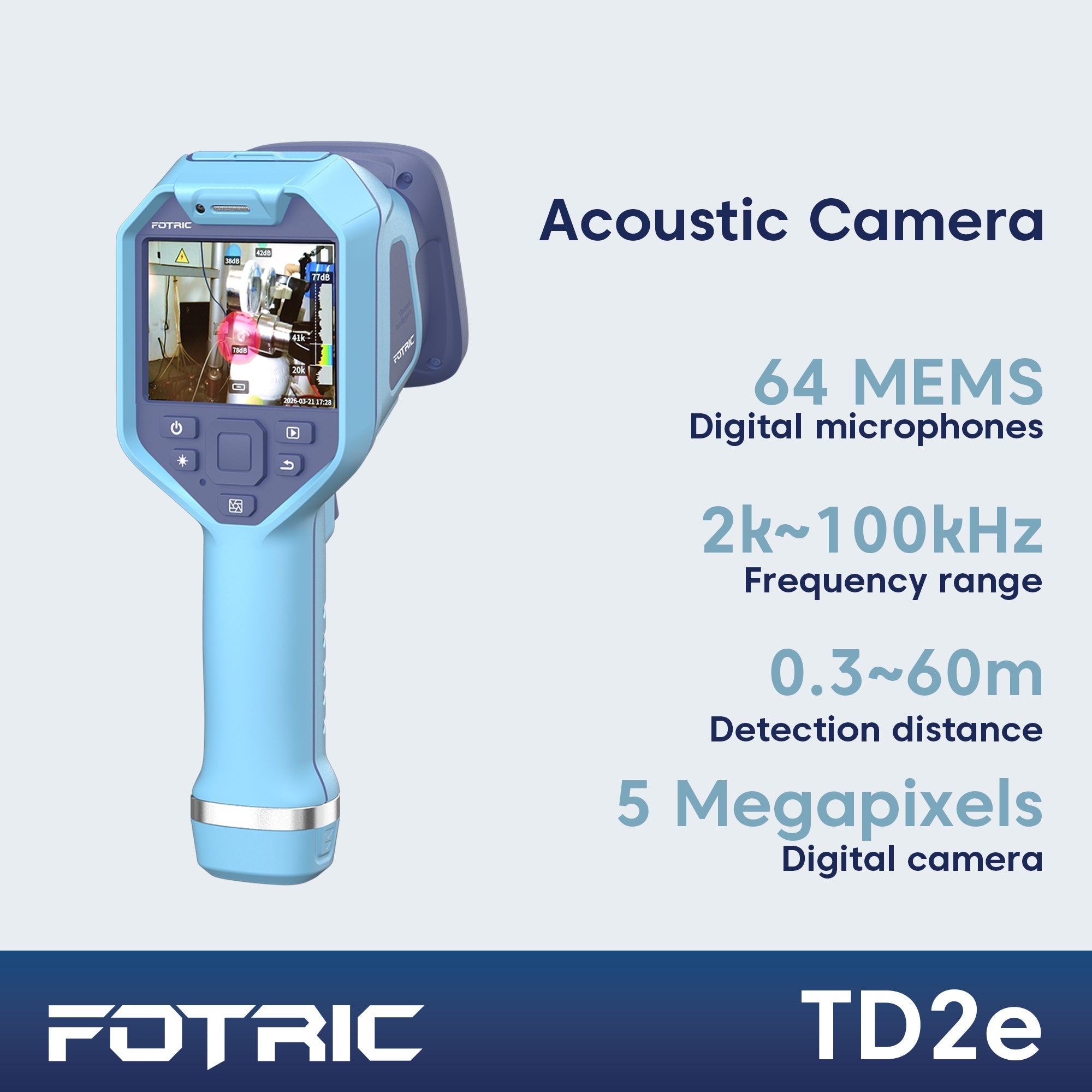

Una fotocamera portatile autonoma con selezione di frequenza regolabile e soppressione del rumore.
Da€1.039,99 EUR
Visualizza prodottoVisualizza le opzioni e le specifiche complete sulla pagina del prodotto.
FOTRIC / IN AZIONE
Segui un'ispezione reale, dall'attrezzatura visibile alla sorgente sonora sullo schermo.
Identifica la connessione o il componente che viene controllato.
Segui il marcatore sonoro mentre la telecamera si muove.
Guarda dove l'operatore concentra l'ispezione.
FOTRIC / PRIMA DI ACQUISTARE
Risposte per ispezioni reali, scelta del tuo kit e assistenza.
Dicci cosa desideri controllare e dove lo utilizzerai. Il nostro team può aiutarti a scegliere la configurazione giusta.

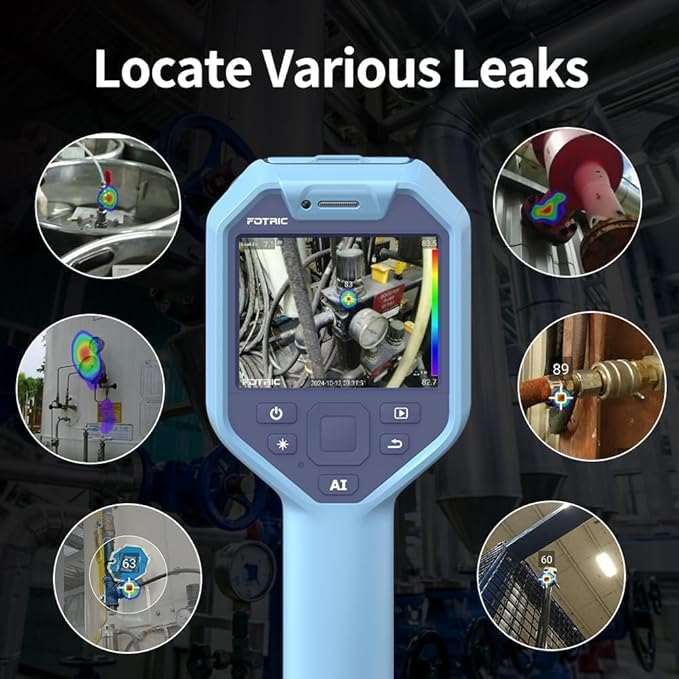

cs.eu@fotric.comSì. Con la linea pressurizzata, scansiona i giunti dei tubi accessibili, i raccordi rapidi e le valvole pneumatiche. Il TD2e sovrappone i suoni relativi alle perdite sull'immagine della telecamera, aiutandoti a distinguere un collegamento dall'altro in un'area affollata.
Questo ti fornisce un punto specifico dove ispezionare e riparare. Trovare e risolvere quelle perdite aiuta a ridurre lo spreco di aria compressa e il lavoro extra necessario per sostituirla.
Sì. La modalità di soppressione del rumore riduce l'interferenza di fondo, mentre la selezione manuale della frequenza ti consente di concentrarti sul segnale di perdita. Per i controlli con aria compressa, la banda iniziale utile è 20–40 kHz; regola la frequenza durante la scansione.
Questo ti aiuta a ispezionare le connessioni accessibili durante l'operazione e a identificare dove controllare più attentamente. Mantieni una distanza di sicurezza dalle parti in movimento e segui le procedure operative dell'apparecchiatura.
Sì. L'aria che entra in una perdita di vuoto può produrre un suono ad alta frequenza che il TD2e mappa sull'immagine visibile. Quando il sibilo è presente, controlla i giunti dei tubi di aspirazione accessibili e le connessioni di vuoto in condizioni di officina controllate.
Il marcatore sonoro ti aiuta a concentrarti su un particolare tubo o connessione invece di controllare a caso tutto il vano motore. Stai lontano dalle parti calde e mobili, poi esamina la connessione evidenziata prima di decidere di effettuare una riparazione.
Sì. Il gas pressurizzato in fuga può produrre un suono che il TD2e localizza, aiutandoti a restringere la ricerca intorno a giunti e valvole accessibili. Risponde al suono della perdita piuttosto che identificare il gas chimicamente, quindi il segnale utile dipende dalle condizioni della perdita e della pressione.
Per i tecnici HVAC qualificati, questo fornisce un punto per un controllo delle perdite mirato prima della riparazione. Usalo in aree non pericolose; il TD2e non è certificato per atmosfere esplosive.
Sì, per i suoni compresi nel suo range di 2–100 kHz. Scansiona gli assemblaggi mentre il suono è presente e confronta dove si concentra l'immagine acustica. La modalità a sorgente singola evidenzia la regione più forte; la modalità a sorgenti multiple ti aiuta a visualizzare insieme diverse sorgenti più forti.
Questo ti aiuta a scegliere quale assemblaggio ispezionare per primo. Usa l'area evidenziata per focalizzare il controllo meccanico, invece di sostituire i componenti basandoti solo sulla mappa sonora.
Sì, dove il suono della perdita ha un percorso chiaro verso la fotocamera. L'intervallo di funzionamento specificato è 0,3–60 metri, quindi puoi iniziare con una panoramica da una posizione accessibile.
La distanza utile dipende dall'intensità del suono e dalle condizioni del sito. Una volta identificata un'area candidata, avvicinati in sicurezza per separare i raccordi vicini e i segnali più deboli. Questo ti aiuta a decidere dove vale la pena organizzare un'ispezione più ravvicinata.
Sì. Il TD2e salva le immagini JPG che contengono l'overlay acustico. Trasferiscile su un computer tramite USB Type-C o la scheda di memoria, poi aggiungile al tuo rapporto di ispezione con la localizzazione e le note di riparazione.
Questo aiuta clienti e colleghi a vedere quale connessione hai controllato. I file sono immagini pronte per la visualizzazione e la condivisione, anziché dati acustici grezzi per la rianalisi al computer.

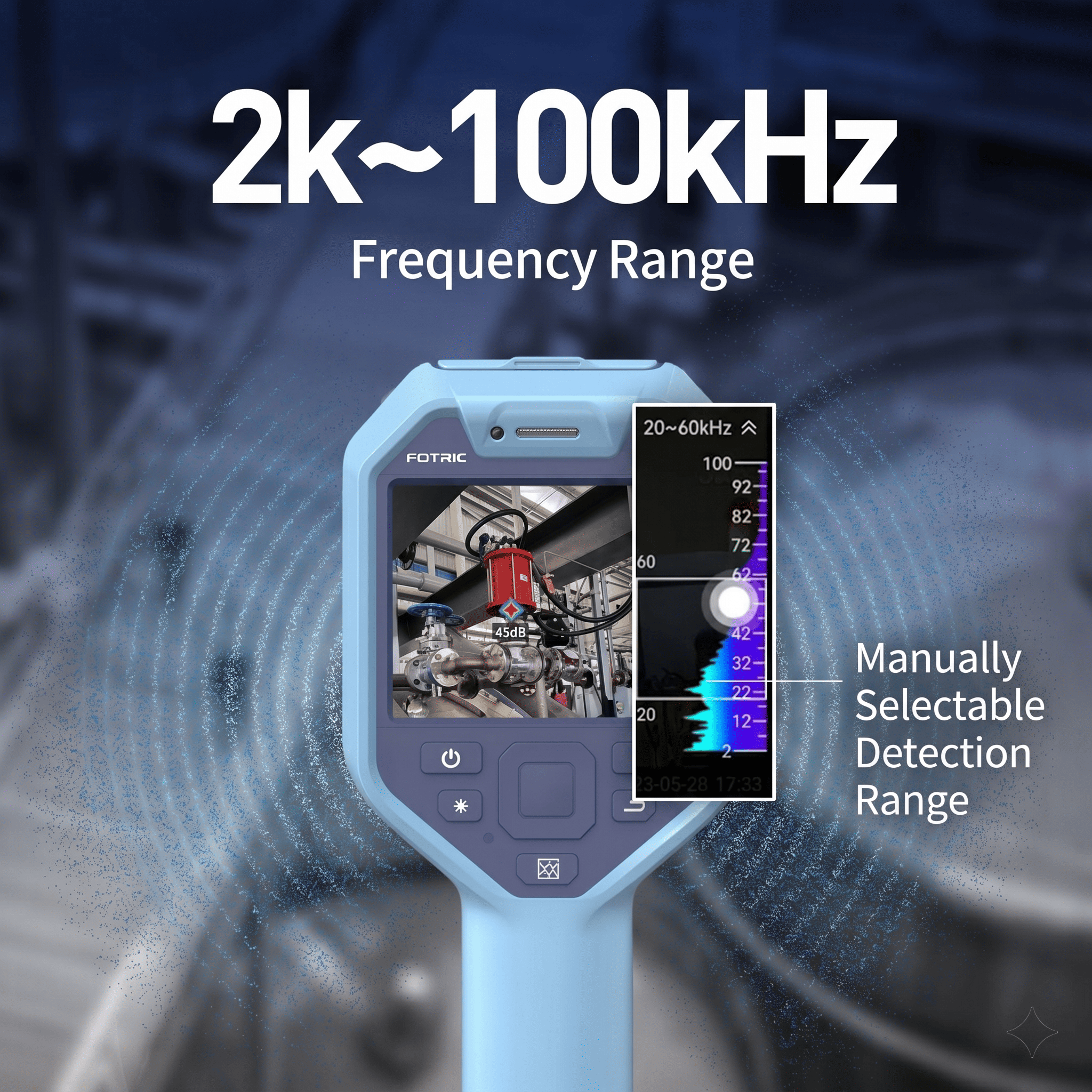

Per le perdite d'aria compressa, iniziare intorno a 20–40 kHz. Per le perdite di vuoto, provare 30–60 kHz. Se la sorgente è sconosciuta, iniziare con l'intero intervallo 2–100 kHz, quindi restringere la banda attorno al segnale che si desidera analizzare.
Considera questi come punti di partenza. Regolare la banda mentre si guarda l'immagine aiuta a separare il suono rilevante da altre apparecchiature vicine.
Il TD2e è specificato per almeno tre ore di uso continuo per batteria, a seconda delle condizioni. Il Kit Professionale include due batterie, quindi puoi portare una batteria di riserva carica per una visita più lunga o per un altro lavoro.
Spegni la fotocamera prima di sostituire la batteria. Ricarica tramite la base di ricarica o la connessione USB Type-C della fotocamera utilizzando l'adattatore di alimentazione fornito. Questo ti offre un modo pratico per pianificare le ricariche in base al tuo lavoro.
È particolarmente utile quando stai cercando tra molte connessioni o devi mostrare a qualcun altro la posizione di ispezione. Il TD2e posiziona il modello sonoro sull'immagine della telecamera, fornendoti un riferimento visivo mentre ti sposti tra i raccordi.
Puoi anche salvare quella vista per la persona che esegue la riparazione. Il valore aggiunto è una posizione più chiara e un record condivisibile, in particolare per controlli ripetuti e lavori rivolti al cliente.
Entrambi i pacchetti utilizzano la stessa fotocamera TD2e. La versione Standard è adatta per controlli di routine in un'unica sede. Il Kit Professionale aggiunge una seconda batteria, una borsa morbida e una custodia rigida per visite più lunghe e per spostamenti tra un lavoro e l'altro. Confronta i contenuti dei pacchetti sulla pagina prodotto prima di scegliere.
